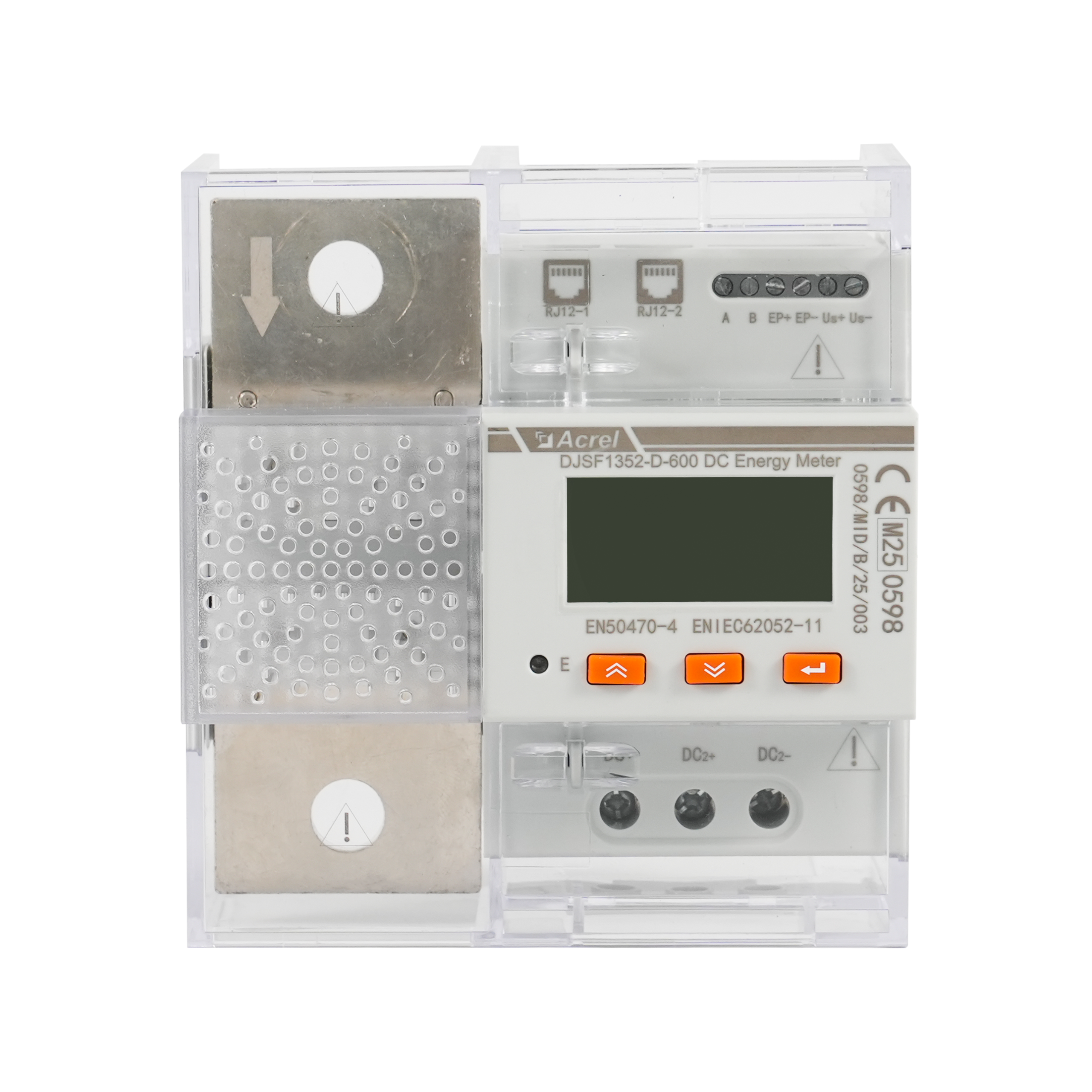

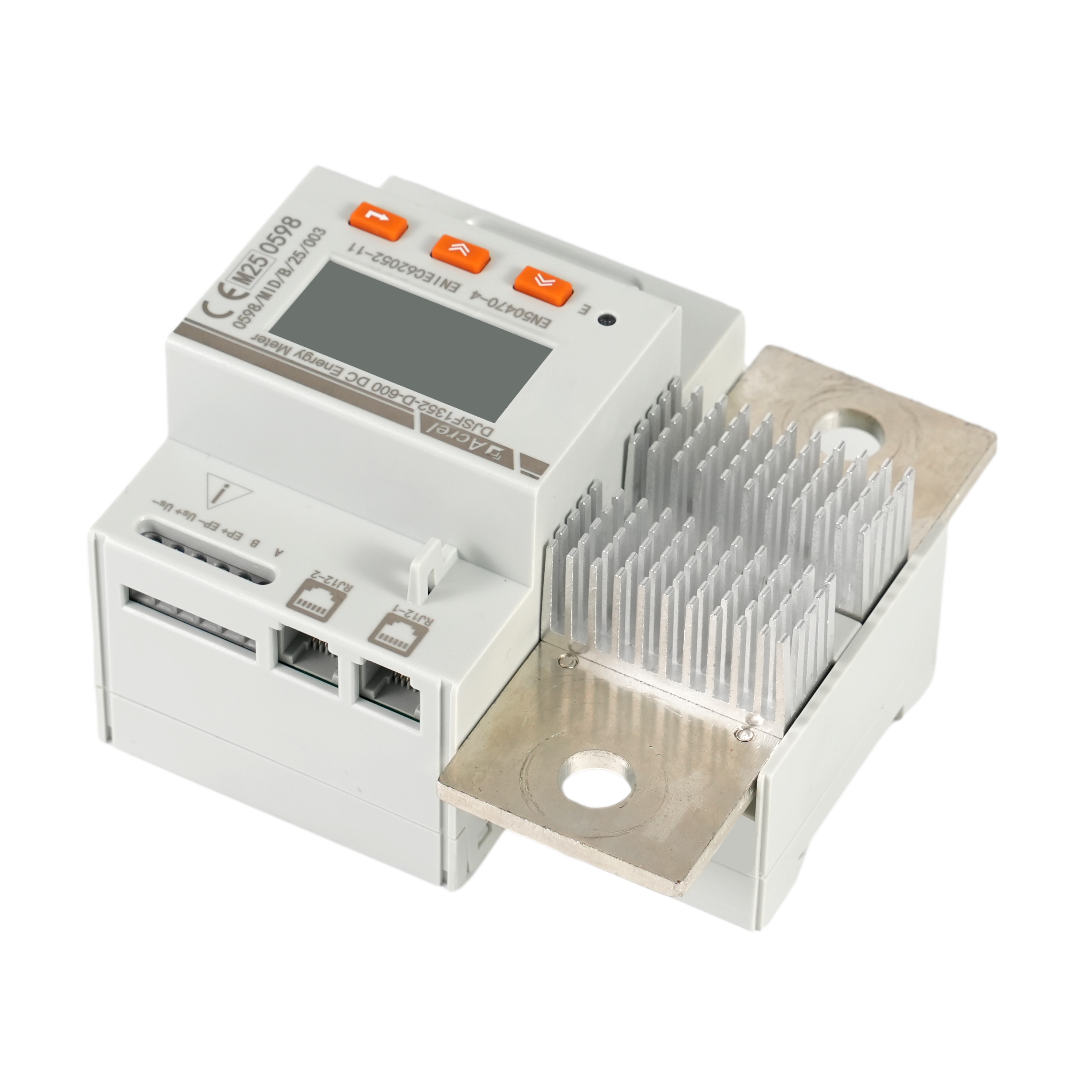

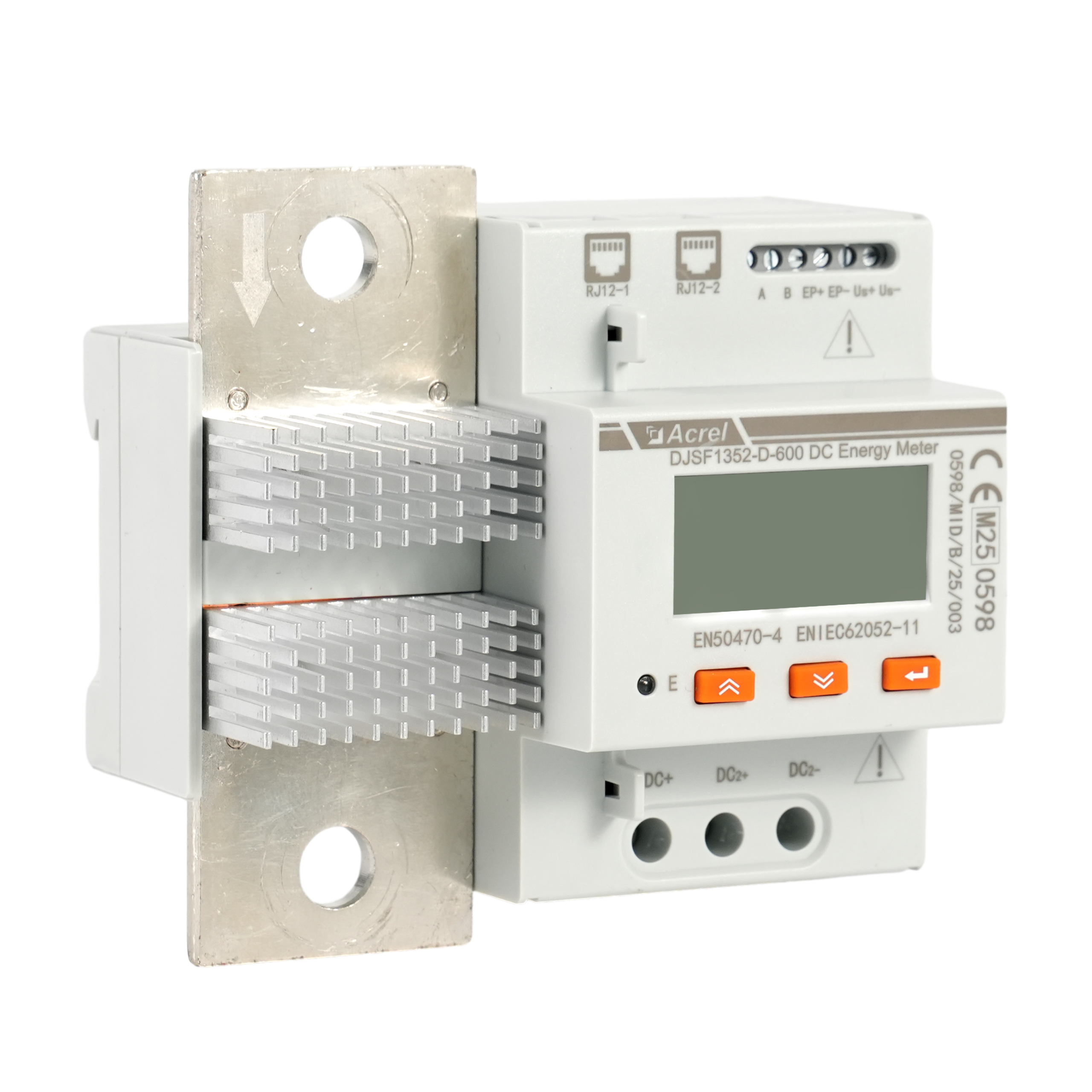

Medidor de energía DC MID DJSF1352-D-600 para cargador de vehículos eléctricos

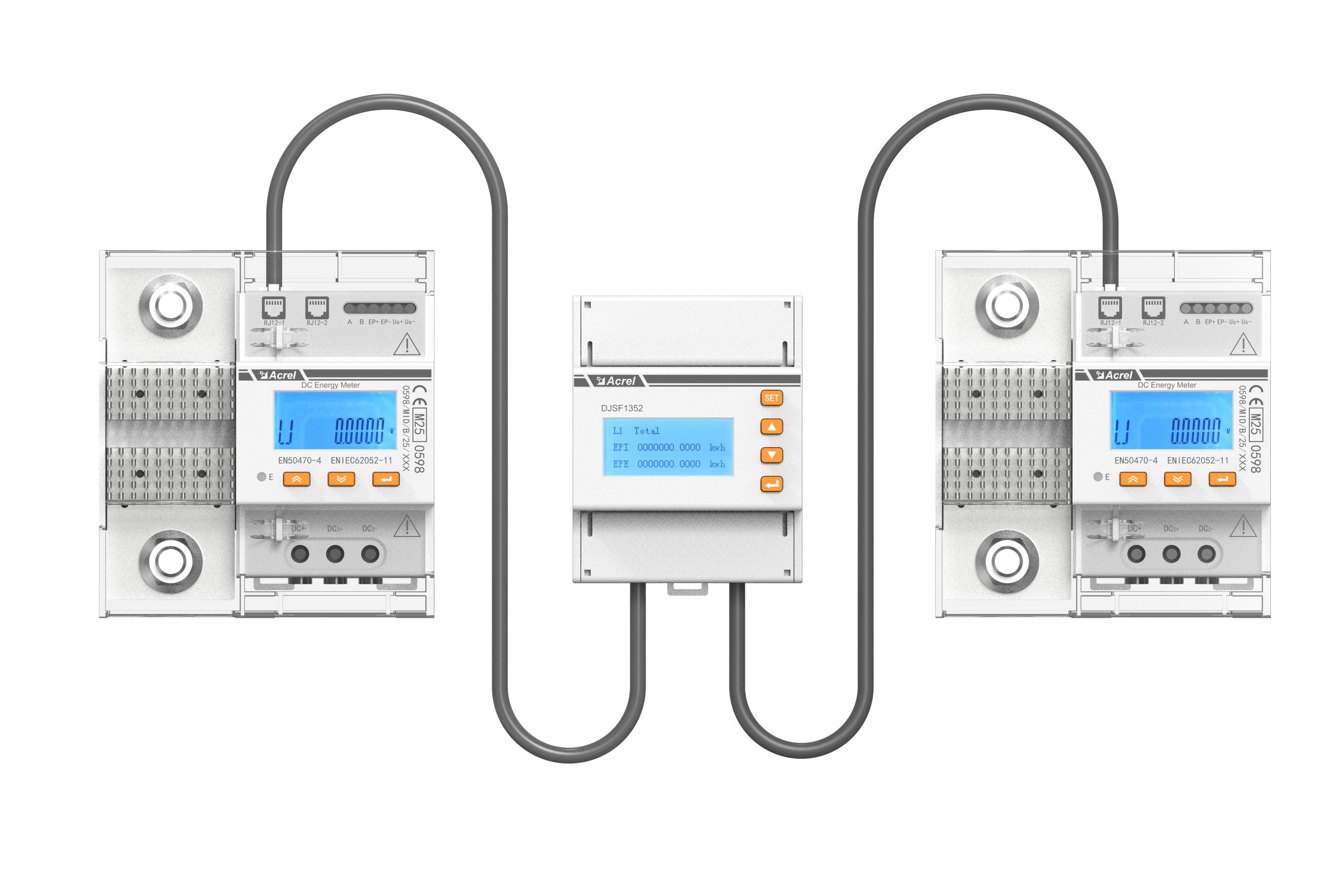

El medidor de energía de CC para riel DIN Acrel MID certificado DJSF1352-D-600 está diseñado para estaciones de carga de vehículos eléctricos de 600 A, sistemas fotovoltaicos y sistemas de almacenamiento de energía en baterías. Mide, muestra y registra simultáneamente la tensión de CC (0–1000 V), la corriente bidireccional (4–90 A primaria, 600 A máx.), la potencia instantánea (kW) y la energía activa acumulada (kWh) con precisión de clase 1/B. Una pantalla LCD segmentada y un módulo de visualización remota opcional DJSF1352-L proporcionan lecturas en tiempo real de voltaje, corriente, potencia, fecha/hora, temperatura interna y registros de energía tanto directa como inversa. La flexibilidad de la fuente de alimentación está garantizada por una entrada auxiliar de 9 a 36 Vcc que consume ≤3 W. Dos puertos RS-485 con aislamiento galvánico (RJ12 + terminales de tornillo) admiten los protocolos Modbus-RTU, DL/T 645-2007 y DL/T-698, lo que permite la integración en cadena con sistemas EMS, SCADA u OCPP. Las salidas de pulso programables (100–300 imp/kWh) permiten flujos de trabajo de medición de grado comercial y certificación MID. Diseñado para entornos hostiles, el medidor soporta de –40 °C a +70 °C, 95 %RH sin condensación, Hi-Pot de 4,4 kV/1 min, sobretensión de 6 kV y aislamiento de ≥40 MΩ. El montaje en riel DIN-35, el par de terminales de 0,5 N·m y las instrucciones de cableado de par trenzado blindado simplifican la instalación y minimizan la EMI. Los parámetros (dirección, velocidad de transmisión, paridad, decimales de energía, indicadores anti-manipulación) están protegidos con contraseña (0001 por defecto) mediante botones integrados o escrituras de registro remotas. El DJSF1352-D-600 proporciona una submedición confiable para cajas combinadoras solares, cargadores rápidos de CC para vehículos eléctricos y sistemas UPS industriales.

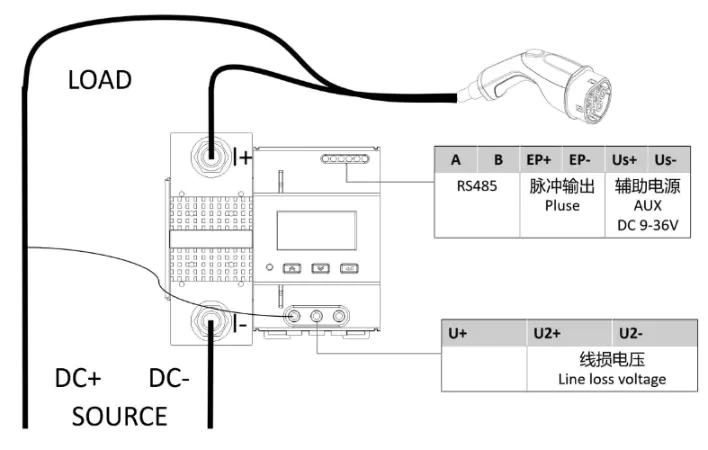

Diagrama de dimensiones y cableado
